低压变频器


一、产品选型汇总

1.1、低压变频产品

1.1.1、HD500单相迷你变频器

    结构小巧美观、安装调试方便可穿墙安装。功率范围:单相220V,0.4kW-1.5kW。

1.1.2、HD 510简易型变频器

    结构美观、性能优异。功率范围:0.75kW-1.5kW(AC220V),0.75kW-1.5kW(AC380V)。

1.1.3、HD530E 磁通矢量变频器

    性能优异、资源丰富、易用性强、操作简单、外观漂亮。功率范围:0.75kW-630kW(AC380V)。

1.1.4、HD580E 高性能磁通矢量变频器

    可实现更高精度的闭环速度及转矩控制、模块化设计更加有利于客户选配不同配置组合。
操作简单、资源丰富。功率范围:0.75kW-630kW(AC380V)。

1.1.5、HD56系列

    ◆HD560起重行业专用产品,具有优异的力矩性能和稳定性,更宽的输入电压适应性,更加丰富、灵敏的保护功能,调试简单方便,适合于行车、卷场机等场合;
    ◆HD561施工升降机专用产品,根据建筑施工电梯量身定做,安装方便,内置施工升降机逻辑功能,启动、停机平稳,客户安装方便简单,可提供成套解决方案。

1.1.6、HD586 异步伺服

优异的加速、减速性能,适合于注机,压铸机等改造和配套,内置动作逻辑参数提高效率和节电率。

1.1.7、HD583 雕刻机专用

    更高的运行频率,最高可达3200Hz,适合于雕刻机等电机频率较高场合;

1.1.8、HD528 数控机床专用

    优秀的低频转矩性能,参数专用,调试方便,稳定性高,适合于数控机床。

1.1.9、HD3200系列

    通用VF控制模式变频器,适合于风机、水泵、市政工程及其他改造设备。

1.2、中压变频产品

    ◆HD3200  电压等级:AC660V,功率范围:11kW-710kW;
    ◆HD5332  电压等级:AC660V,功率范围:11kW-710kW。

1.3、软启动器

    ◆380V电机启动器  HDR-3000

1.4、其他周边配套产品

1.4.1、HD100、HD200圆编织机专用控制器

    成本低廉、功能丰富,与HD530E变频器实现无缝连接,方便客户安装调试。

1.4.2、HD300远程控制通信卡

    自带WIFI功能,可实现对变频器无限监控操作,配合我司提供的后台监控软件实时监控变频器状况,可实现中间转发功能以便客户自由接入组态软件实现远程操作,可实现远程手机控制,方便客户对变频器的操作。

1.4.3、HD530-LCD键盘

    可实现变频器参数拷贝功能和中文显示,方便客户操作,提高产品当次。

1.4.4、IO扩展卡(IO1 、IO2) HD580E选配件

    IO1可实现最大为11个端子输入、5个输出(继电器+开路集电极)。

1.4.5、PG扩展卡(PG1 、PG2、PG3) HD580E选配件

    PG1:开路集电极信号输入(兼容互补输出,NPN电压输出编码器,通过拨码开关切换),带1:1分频开路集电极信号输出。
    PG2:差分信号输入(适用于线驱动输出编码器),含UVW差分信号,带1:1分频开路集电极信号输出;
    PG3:差分信号输入(适用于线驱动输出编码器),带1:1分频差分信号输出。

二、产品分类说明

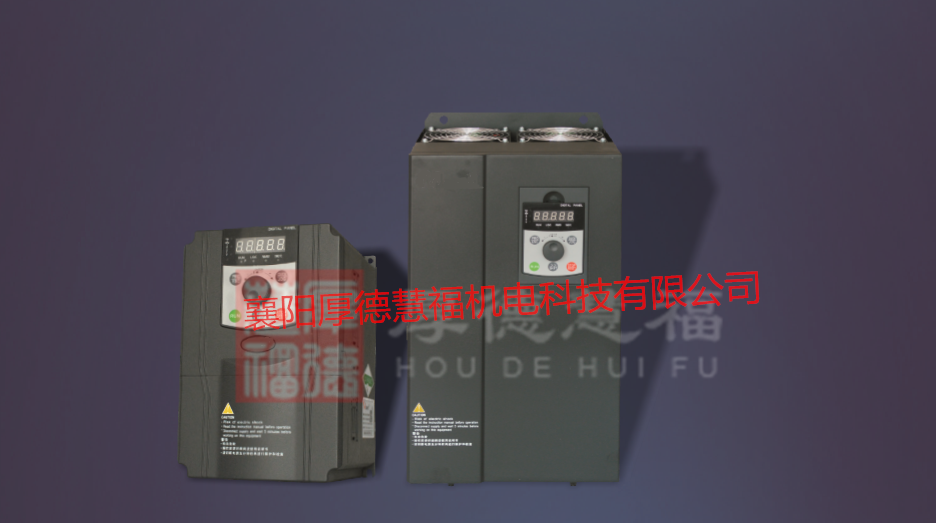

2.1、HD530E/HD580E系列变频器




2.1.1、磁通矢量变频器技术特点

    ◆0.5Hz 180%启动转矩(开环)、0Hz150%启动转矩(闭环);
    ◆多种控制模式供客户选择:VF控制、开环磁通矢量、开环转矩控制、闭环磁通矢量(HD580E)、闭环转矩(HD580E);
    ◆1K-15K载波频率可依据负载特性自动调整;
    ◆简易PLC完成多达16段频率逻辑进行自动控制,四种加减速时间供选择;
    ◆“挖土机”特性,对运行期间转矩自动控制;
    ◆多种三角波频率控制,摆频功能可专用于拉丝、纺织、化纤等需要横动,卷绕功能的场合;
    ◆用户非常方便自行使用标准网线对键盘进行延长;
    ◆10种辅助频率源可灵活实现辅助频率微调频率合成;
    ◆弱磁控制算法频率最大可超过电机2倍基频运行;
    ◆下垂控制特性可以使多台变频器驱动同一负载时负荷均衡分配;

◆精准的速度控制精度;开环控制≤±0.5%(额定同步转速),闭环控制≤±0.2%(额定同步转速);
    ◆HD580系列内置万能扩展接口,可扩展I/O卡,PG卡,profibus Dp卡及行业专用模块扩展卡;
    ◆内置国际标准MODBUS协议,方便客户使用远程通信操作,提供上位机监控软件;
    ◆丰富的单板接口资源,6路普通DI输入,1路高速DI输入,2路续电器输出,1路开路集电极输出,2路模拟量输入,能满足大部分客户对于输入输出接口的需求;
◆可采用通信实现数字分频器功能,实现多台变频器运行频率的级联传递,提高稳定性和精度;

2.1.2、HD530E/HD580E系列变频器55kW及以下内置制动单元




2.1.3、HD530E/HD580E系列变频器75kW及以下内置制动单元



2.1.4、HD530E/580E系列变频器键盘外引方式及尺寸




另配托盘安装



直接固定安装

2.1.5、HD530E/580E系列变频器外型尺寸安装方式图




7.5kW以下变频器



9-132kW变频器



160-400kW以下变频器



450-630kW变频器

2.1.6、HD530E/580E系列变频器安装孔位及外型尺寸表





注:产品型号中“**”对应530E/580E,用户可根据现场实际需要来选配。

2.2、HD510系列变频器




2.2.1、技术特点

    ◆功率范围:220V/380V 075kW-1.5kW;
    ◆多种控制模式供用户选择:矢量控制,转矩控制,VF控制;
    ◆主辅频率给定,可实现多种频率源组合和运算;
    ◆自带标准MODBUS协议,适合于组态等方式实现集中控制;
    ◆电机噪音调节,最高可达到15K载频;
    ◆支持变频主从控制,自带过程PID调节器、摆频等功能;
    ◆4路DI端子输入,2路模拟量输入,1路模拟量输出,1路继电器输出,1路开路集电极输出;
    ◆定时控制功能:设定时间0H-65535H;

2.2.2、应用行业

纺织机械,塑料机械,陶瓷机械等;
2.2.3、HD510系列1.5kW以下三相变频器




注:此图适合于HD510-A4TR75GB~HD510-A4T1R5GB

2.2.4、HD510系列1.5kW以下单相变频器



注:此图适合于HD510-A3SR4G~HD510-A3S1R5G;
    HD510单相系列不标配制动单元,如有需求,订单型号后需加B。

2.2.5、HD510系列1.5kW以下单相变频器外型及安装方式




变频器外型及壁挂安装



导轨安装

2.2.6、HD510系列变频器安装孔位及外型尺寸表




2.3、HD500系列变频器




2.3.1、技术特点

    ◆功率范围:AC220V,0.4kW-1.5kW;
    ◆安装调试方便且可穿墙安装,性价比高;
    ◆多种控制模式供用户选择:矢量控制,转矩控制,V/F控制;
    ◆主辅频率给定,可实现多种频率源组合和运算;
    ◆自带标准MODBUS协议,适合于组态等方式实现集中控制;
    ◆电机噪音调节,最高可达到15K载频;
    ◆支持变频主从控制,自带过程PID调节器,摆频等功能;
    ◆4路DI端子输入,2路模拟量输入,1路模拟量输出,1路继电器输出,1路开路集电极输出。

2.3.2、HD500系列1.5kW以下单相变频器




2.3.3、HD500系列变频器外型尺寸及安装方式图




HD500壁挂式



HD500法兰式

2.3.4、HD500系列变频器安装孔位及外型尺寸表




2.4、HD3200系列变频器




2.4.1、技术特点

    ◆时间及功率累积,显示功能、观察节能效果更方便;
    ◆独特时间累计功能,可以显示单次通电运行时间及累计运行时间;
    ◆内置RS485通讯(订货时请注明),支持标准的MODBUS协议,可计算机联网控制;



2.4.3、HD3200系列变频器标准接线图


◆多信号输入,内置简易PLC,自动化控制更方便;
    ◆载波频率可调,最高可达8KHz静音运行;
    ◆控制方式多样化,通用性强,适应面广;
    ◆低速额定转矩输出,0.5Hz启动时可达到150%额定转矩,运行稳定;
    ◆内置PID调节功能,闭环控制简易;
    ◆参数通过键盘可方便调整,90%的参数可在运行时在线调节;
    ◆内置刹车单元,快速停车(限0.75kW-7.5kW,其他功率段为可选);
    ◆风扇运行状态可以控制,更省电并延长了易损件寿命;
    ◆多样的变频器运行状态参数显示,对控制信号和负载运行状况一目了然;
    ◆多种扩展功能卡可选(PG卡,通讯功能卡,张力控制卡)。

2.4.2、应用行业

    该产品控制精确,可完美替代进口产品,适应于所有行业电梯控制,起重设备,载重机械,食品加工机械,金属加工机械,流体机械,风机水泵,传送带(多段速控制),旋转门,电控门运行控制,纺织机械,纤维生产设备,大规模生产机械。
    可以解决以下问题:
    ◆当低速需要较多功率和全控制范围需要平稳加减速,设备采用现有机电可以达到最佳控制和性能;
    ◆当需要灵活和容易操作的变频器时,当需要变频器具有扩展功能时,它可理想地用于单一驱动或者作为驱动系统整体的一部分。

2.4.3、HD3200系列变频器标准接线图




2.4.4、HD3200系列变频器外型尺寸及安装方式图




11-75kW


93-400kW



450-630kW

2.4.5、HD3200系列变频器选型及外型尺寸表








注:093T4-400T4为壁挂和柜体两用式。

2.5、HDR-3000软启动器




2.5.1、HDR-3000软启动器技术特点

    ◆采用双16位单片机全数字自动控制;
    ◆启动转矩电流、电压、时间可按负载不同灵活设定,取得最佳的电流冲击和最佳的转矩控制特性;
    ◆对电动机提供了平滑的渐进的启动过程,减少起动电流对电网的冲击,降低设备的振动和噪声,延长了机械传动系统使用寿命,并改善了工人的劳动环境;
    ◆起动电流可自动根据负载调整,减少启动损耗,以最小的电流产生最佳转矩;
    ◆软停车特性即大大延长电气触点之寿命,又满足不同场合下机械需求;
    ◆具有过流、过载、电源缺相等13种保护,保证了设备和电机的安全;
    ◆软启动装置输出电压按设定规律上升,使受控电机转矩按优越化的加速曲线完成启动过程后,退出晶闸管组件,由旁路接触器工作;
    ◆方便的外空接口具有多种功能,数字延时启动控制、软停控制输入、启动延时续电器输出、故障续电器输出;
    ◆相序可自动识别并具有相序保护功能;
    ◆可以自由停止和软停止,软停止时间可调节;
    ◆全数字设定和外控功能大大方便了用户自带标准的RS232C/RS485接口;
    ◆产品结构新颖,体积小,性能可靠,安装,操作使用简单。

2.5.2、HDR-3000软启动器应用范围

    ◆水泵 用泵控制功能,在启动和停止时,减少液流冲击产生的泵流锥现象,节省了系统维修费用;
    ◆球磨机 用双斜坡电压启动,减少齿轮转距的磨损,减少维修工作量,节省了时间又节约了开支;
    ◆风机 用软启动器取代旧的传统启动器,减少皮带磨损和机械冲击,节省了维修费用;
    ◆压缩机 用限流或双斜坡启动,实现了平滑启动,减少了电动机发热,延长使用寿命;
    ◆碎碎机 用堵转和快速保护,避免机械故障或阻塞造成电动机过热而烧毁;
    ◆输送机械 用软启动和预置低速运行,实现平滑的,渐进的超导全过程,避免产品移位和液体溢出。

2.5.3、HDR-3000软启动器主电路连接图




2.5.4、HDR-3000软启动器外型尺寸及安装方式图




HDR-35R5与HDR-3075



HDR-3075与HDR-3500

2.5.5、HDR-3000软启动器选型及外型尺寸表




2.6、BR系列制动单元




2.6.1、BR系列制动单元技术特点

    变频器在控制电机快速减速时,或电机在运行中因机械惯性超速时,而由电机产生的回馈能量都会使变频器报过压故障。制动单元是为了防止变频器在此类现场工作时出现过压故障,使变频器达到稳定运行的电子设备。其工作方式是间歇性的,无法长时间工作在大电流下,必须合理的选择制动电阻的阻值、功率和制动单元的规格型号。

2.6.2、BR系列制动单元选型表




2.6.3、BR系列制动单元外型尺寸及安装方式图




T4 37-132kW 制动单元



T4 160kW及以上制动单元



T6 160kW及以上制动单元

2.6.4、BR系列制动单元安装孔位及外型尺寸表




2.7、HD100/HD200圆织机专用控制器




2.7.1技术特点

    ◆以微控芯片(MCU)为核心的全数字控制系统;
    ◆完善的隔离电路设计,保证系统更加可靠稳定的工作;
    ◆油泵连续/计秒间歇/计圈间歇工作模式选择及其数值设定(最大9999);
    ◆新增三照明、开腹功能;
    ◆可设定点动速度,运转期间点动速度可调;
    ◆调速信号可以选择电压、电流两种模式;
    ◆指触式64级变频器频率调节;
    ◆AC220V,AC24V油膜功能;
    ◆变频器供电先通后断原则,确保接触器无负载动作及变频器可靠工作;
    ◆停车状态风扇的强迫启动功能;
    ◆断电时现场数据保护功能;
    ◆多种异常情况的保护及提示,部分异常情况的强迫点动功能及超强迫功能;
    ◆防止断纱不停机而造成断针事故的扩大化;

◆工作阶段的布匹圈数计数,A/B/C三班产量与总产量统计及提示,设定数值浏览及机器RPM值显示;
    ◆保险丝检测,及时保护机器,指示异常。

2.7.2、HD100/HD200系列圆织机专用控制器外型尺寸




HD100/HD200



HD201

2.7.3、HD100/HD200系列圆织机专用控制器安装孔位及外型尺寸表




2.8、其他附件产品系列

2.8.1、HD580E IO1扩展卡




技术特点:HD580EIO1卡与HD580系列变频器配套使用时的I/O扩展卡1,属标准I/O扩展卡。它可以增加四个数字信号输入、一个模拟信号输入,一个继电器信号输出、一个数字信号输出、一个模拟信号输出。
    应用:与HD580E变频器配套使用。

2.8.2、HD580E IO2扩展卡




技术特点:HD580EIO2卡与HD580系列变频器配套使用时的I/O扩展卡2,属标准I/O扩展卡。它可以增加四个数字信号输入、一个模拟信号输入,一个继电器信号输出、一个数字信号输出、一个模拟信号输出。
    应用:与HD580E变频器配套使用。

2.8.3、HD580E PG1扩展卡




技术特点:适合于开路集电极输入光电编码器。

2.8.4、HD580E PG2扩展卡




技术特点:适合于差分输入光电编码器。

2.8.5、HD580E PG3扩展卡




技术特点:适合于差分输入光电编码器。
