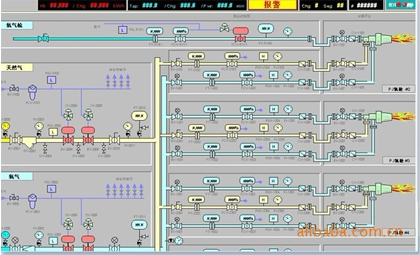

阀站原理图

【产品概述】

标准：
氧气压力调节阀组是结合国内钢铁企业实际生产环境条件和工艺要求，严 格 遵 循 GB16912-1997 《氧气及相关气体安全技术规程》标准，设计开发出的组合式仪表阀门产品，具有安全、可靠、高效、节能诸优点，特别适用于冶金行业对氧气气体的压力稳定与流量调节的控制过程。

功能；
氧气流量的检测和调节，氧气压力（总管与出口）的监察。安全保护装置等。

组成：
氧气阀站分主副氧两套管路系统，每路又分成两个支路来供应不同的枪。每一支路由截止阀、快速切断阀、减压阀、流量调节阀、压力变送器、止回阀和旋涡流量计等组成。
氧气阀站总管路由双联快切阀组，测压装置、过滤装置、排污装置等组成。最大限度的保证了系统的正常安全工作。
每一路氧气的控制都通过PLC和气动执行机构实行单独控制。阀门采用进口件，该系统设有测量管网氧气压力的测压装置，测量氧气流量的管网测压装置同时起对旋涡流量计进行补偿控制作用，使得当管网压力波动时，对流量测量值进行补偿。氧气流量分档设置，可连续或断续吹氧，此系统配有安装在主控室的电控箱远程自控。
阀架系统由主管路（一路）、主氧四路）、环氧（三路）、天然气（三路）组成。
