智能除臭项目控制器

阅读  ·  发布日期 2017-12-19 21:33  ·  admin

一 控制主画面
对于控制系统控制分为自动与手动方式。
自动: 只要打开自动模式系统会依次检查水箱水位,依次打开电磁阀,水泵、药泵,离子发生器,风机。运行中根据水位报警,PH值,水温情况自动动作电磁阀、加热器。并根据热继电器动作情况连锁保护电机及系统的配套动作。保证系统高效安全运行,不需要人为干预。
手动:这个主意在调试阶段使用,打到这个模式就可以通过画面各设备附近的开关点动各个设备的开关,通过反馈指示灯(画面按钮上方的方块指示块),检查是设备否工作正常。

欧式书柜

二 报警数据记录画面
对于电机的过流、水位的高低报警、PH值报警、温度报警、通讯故障、PLC报警等都可以记录保存提供查询,这样便于故障排除,工艺调整,设备维护等。

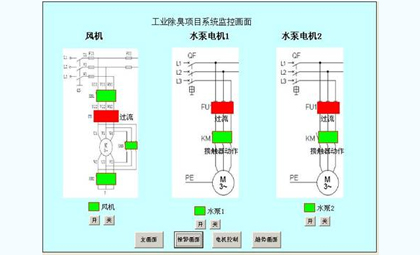

三 各电机主电源控制画面
这个便于手动检查各电机的工作状态,便于设备调试,设备故障排除,工作时候的电机状态监视等。

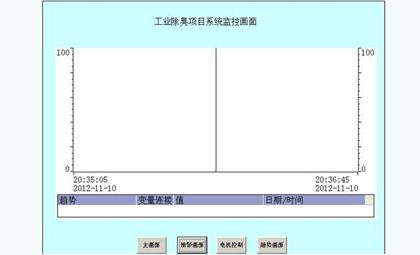

四 各模拟输入参数的趋势监控
可以实时或者调入前一时段的PH值,水温等的变化情况的监控,这样便于故障排除,工艺调整,设备维护等。
