SCQ系列高压交流磁控变压软起动装置

发布时间:2018-01-21 22:44浏览次数: 来源于:

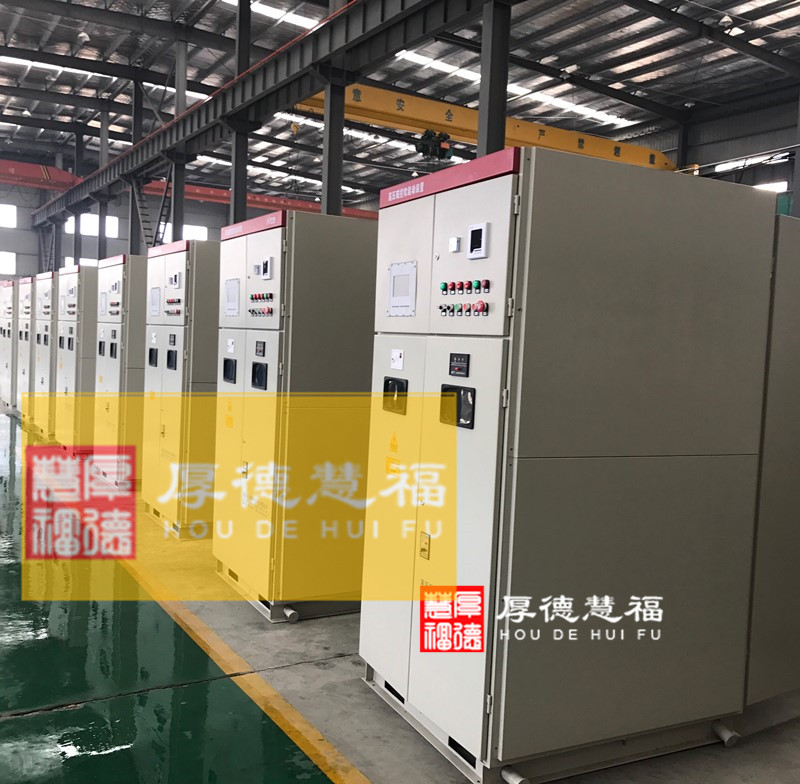

SCQ系列高压交流磁控变压软起动装置(图1)
SCQ系列高压交流磁控变压软起动装置
SCQ系列高压交流磁控变压软起动装置(图2)

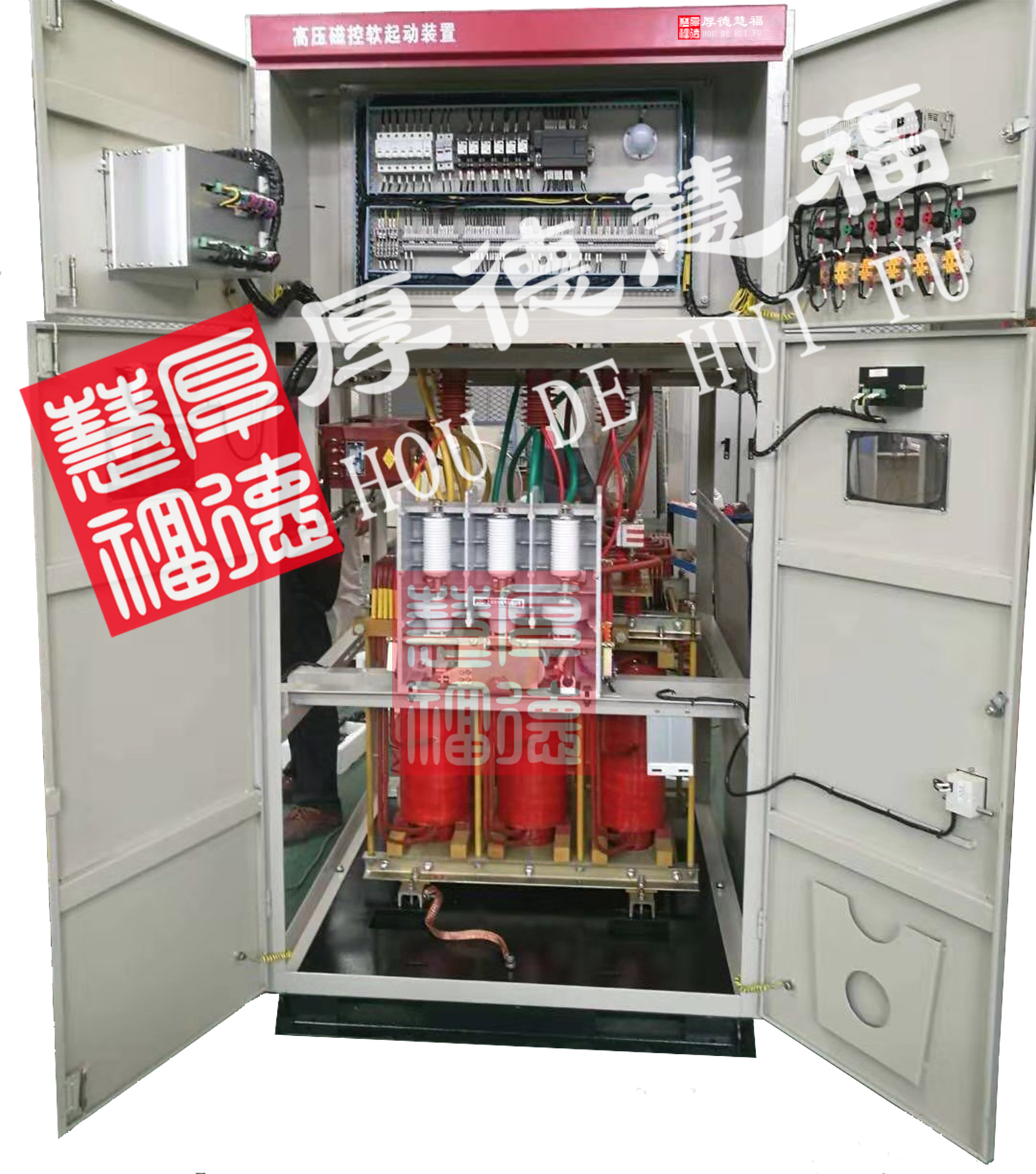

 一体化高压磁控软启动柜

一、概述

SCQ系列高压交流磁控变压软起动装置是为了改善鼠笼式电动机的起动性能而研制的新型软起动装置。采用了国际领先的计算机仿真技术,使整个起动过程可预测、可控制、可调整,可按不同工况的要求选择恒流、爬坡、突跳三种不同的起动电流曲线,友好的人机界面,方便起动参数的设定、调整、查询,重复使用性好,起动性能不受环境温度影响,自动化程度高,操作方便,可实现软停止。

SCQ系列高压交流磁控变压软起动装置既克服了液态软起动装置体积庞大,起动响应速度慢,起动性能受环境影响大,使用寿命短,安全性差,维护麻烦的缺点,又克服了高压变频价格昂贵,依赖进口、维护不方便的不足之处,是一种性价比极高的软起动换代产品。

二、主要技术参数

SCQ系列高压交流磁控变压软起动装置适用于额定电压0.4kV、3-12kV、功率100-20000kW的大中型交流鼠笼式及绕线式异步、同步电动机的软起动和软停止的控制与保护。该装置广泛应用于大型钢铁、石油、化工、铝业、消防、矿山、污水处理、电力等多个工业领域,特别是电网容量不足的情况下,也能够很好的与电动机拖动设备(如:水泵、风机、压缩机、粉碎机、搅拌机、皮带机等)配套使用。其相关技术参数如下:
限流范围    1.5Ie~4.5Ie可调
控制电源    220VAC
连续起动次数    1~3次
起动时间    5~120秒可调
防护等级    IP20,IP30
温    度    -30℃~+40℃
空气相对湿度    不超过90%
海拔高度    不超过1000m,超过时应提供海拔高度
地面倾斜度    不超过5°
安装地点    无腐蚀金属或破坏绝缘的气体

三、产品型号及结构说明

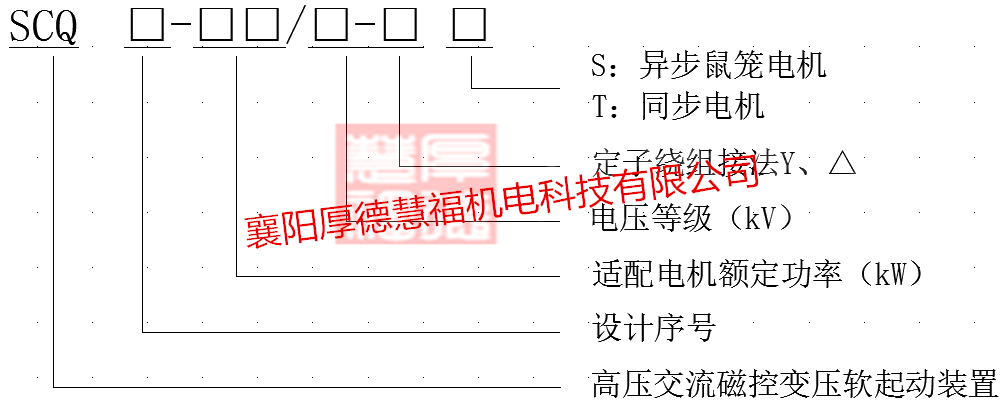

3.1、产品型号


SCQ系列高压交流磁控变压软起动装置(图3)

注:电压等级:06-6kV  10-10kV
        设计序号:1表示适用于风机、水泵类负载
        例如:SCQ1-1500/10-YS,表示 SCQ系列高压交流磁控变压软起动装置适配电机功率为 1500kW,

电压 10kV,适用于风机、水泵类异步鼠笼式负载电机,电机定子绕组接法为Y型。

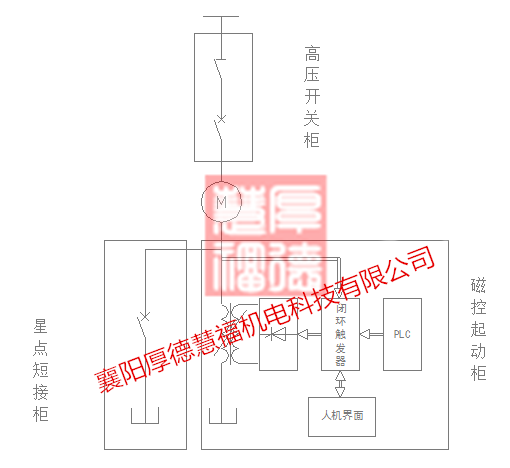

3.2、结构说明

        SCQ系列高压交流磁控变压软起动装置由三部分组成:高压工作绕组、直流励磁绕组、二次控制回路。通过闭环控制系统,调整直流励磁绕组中直流电流的大小,平滑改变磁控电抗器的感抗,使感抗在预定的时间内由大到小自动无级减小,实现电动机软起动。

SCQ系列高压交流磁控变压软起动装置(图4)

SCQ系列高压交流磁控变压软起动装置(图5)

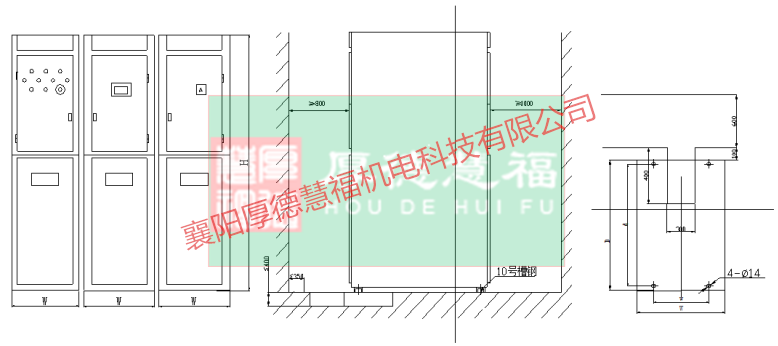

图3.2.2 SCQ系列高压交流磁控变压软起动装置安装基础图

四、工作原理及装置特点

4.1 工作原理

SCQ系列高压交流磁控变压软起动装置工作原理即在鼠笼式电动机的定子回路串入阻抗可以平滑改变的自励式磁控电抗器,通过闭环控制系统,自动调整自励控制绕组(无需加入外部大电流电源)中直流电流的大小,磁控电抗器的阻抗在预定的时间内由大到小自动无级减小,电动机端电压逐渐上升至全压,实现电动机软起动。
其工作过程如下:在电动机起动前,通过人机界面设置起动参数,把期望的起动电流写进磁控控制器,电动机起动时,通过闭环互感器取样,实际起动电流也写进磁控控制器,磁控控制器比较设置电流和实际起动电流后发出触发脉冲,调节可控硅的导通角,调节控制电流的大小,从而改变电动机端电压的大小,使起动电流锁定在设定值,实现电动机的恒流软起动,如果现场工况改变或起动电流并不理想,只需重新设置起动电流值,即可实现电动机在新的设定值下实现恒流软起动。

4.2 装置特点

◆采用自励式,直流励磁绕组不需提供辅助电源;
◆高压绕组阻抗XL变化范围大,能降至初始值的2%,
◆采用了专门谐波治理装置,把起动三次谐波由30%以上抑制在2.3%以内,高于国家要求的谐波标准;
◆采用了磁屏敝技术,无漏磁;
◆可选择三种起动电流曲线:恒流,斜坡、突跳,以满足不同工况要求;
◆友好的人机界面,参数设定、调整、查询方便;
◆起动电流可在1.5-3.5倍,依工况任意选择;
◆起动时电机均匀加速,无冲击;
◆重复使用性好,起动性能不受环境温度影响;
◆免维护,使用寿命长;

◆可实现软停止。

五、技术优势

5.1 起动曲线特性的可控性

通过电流闭环控制,可选择三种起动电流曲线:恒流、斜坡、突跳(一般选择恒流曲线),以满足不同的工况要求。

5.2 起动电流恒流值的可调整性

自励式磁控电抗器可控性好,阻抗可调整至初始阻抗的5%以下,理论上可在全压直接起动电流以下任意选择起动电流恒流值实现电动机软起动,性能可和晶闸管软起动相媲美。

5.3 起动性能的稳定性

磁控电抗器的参数不受环境温度及电抗器自身温度的影响,冬天和夏天起动性能一致,前后几次起动性能一致(不因起动温升而影响性能)。

5.4 其他优势

    ◆控制电源220V/10A;
◆人机对话功能,启动参数的设定、修改方便;
◆文本显示,可查阅历史曲线;
◆操作简单,自动化程度高;
◆免维护;
◆无谐波污染;
◆无漏磁;
◆安全可靠,无故障隐患。

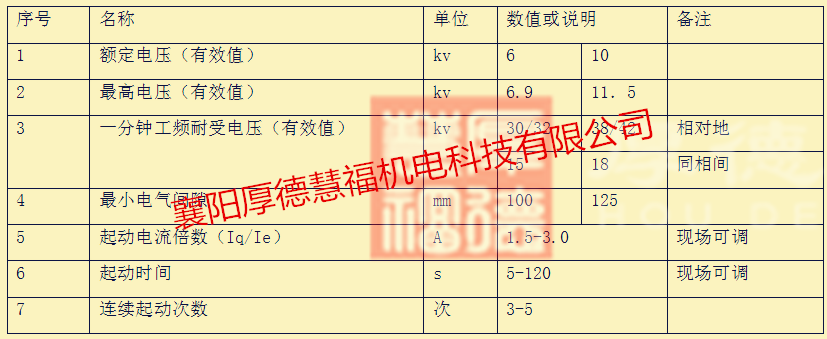

六、主要技术参数


SCQ系列高压交流磁控变压软起动装置(图6)

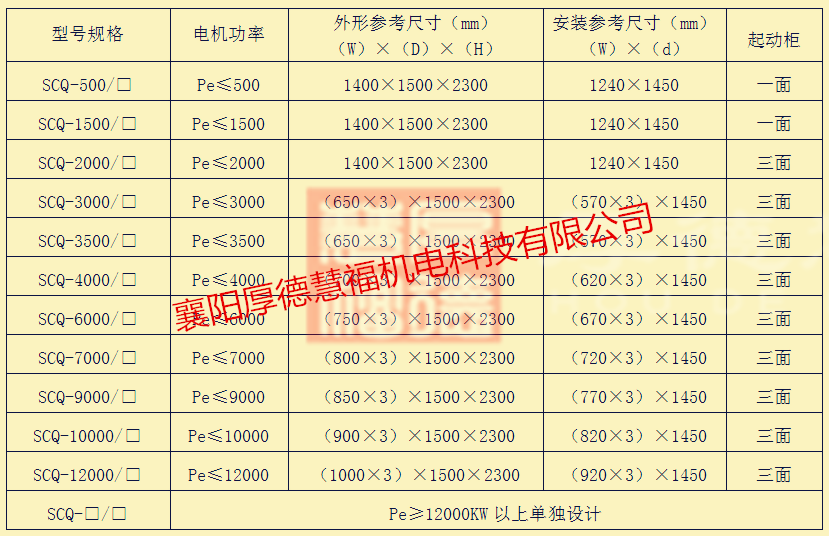

七、产品选型


SCQ系列高压交流磁控变压软起动装置(图7)

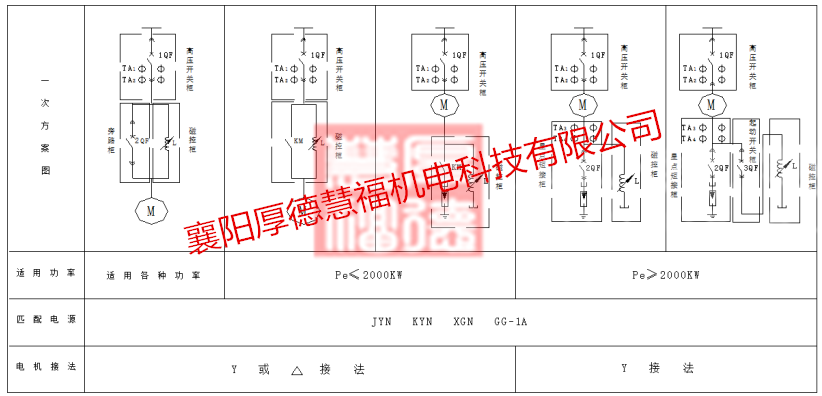

八、产品方案


SCQ系列高压交流磁控变压软起动装置(图8)

九、其他

9.1 运输、储存及开箱检查

9.1.1 吊装、运输注意事项

◆设备在包装时采用木箱包装。
◆设备运输过程中,设备及包装体必须用铁丝或者其他固定物稳固固定在运输工具上,不得倾斜、松散。设备在运输过程中的固定必须按照包装体上的固定图示来紧固。在运输中必须对防水有足够妥善的防护措施,以确保设备在运输过程中的安全。
◆设备在吊运时,一般均采用机械起吊,吊运时要注意设备的重心位置,吊运必须采用全部四个吊点,不得用两个吊点进行起吊作业。吊运和吊装过程均应保证设备平稳,不得倾斜、晃动。如设备采用叉车搬运,在使用叉车时,必须按照包装体上的叉车孔进行叉运。在设备临时放置时,必须选择平整、坚实地段摆放设备,松软地面必须加垫木板。

9.1.2 储存

◆保持原本的包装方式;
◆储存的位置必须是平整坚实的地方,能够避免阳光暴晒及雨、水淋湿;
◆放在室外需加盖防雨和防暴晒设施。

9.1.3 开箱检查前的准备

◆准备开箱前,要提前通知厂家。开箱时,厂家、甲方、工程监理及其他相关人员均应到现场;
◆设备开箱地点应设在各配电柜安装位置附近,其现场应平整;
◆在开箱时,应注意不要损坏设备漆面及表计。

9.1.4 开箱检查的主要内容

◆检查设备型号、规格是否符合采购要求;

◆检查设备外表是否完整,柜体结构有无变形,外观几何尺寸是否符合采购要求;
◆检查成套提供的产品合格证,产品使用说明书,设备试验数据,图纸以及备品备件、专用工具,并做好记录;
◆检查设备缺件型号、规格、数量,并及时反馈给我公司;
◆检查设备缺陷情况和原因,做好记录;
◆开箱检查过程中,应做好各项开箱记录,检查完毕,凡参加开箱的各单位负责人应在开箱记录单上签字;
◆检查是否在运输和搬运过程中有机械部件松动或断线、接线松动现象,以免影响设备性能甚至故障。

9.2 机柜安装

9.2.1设备基础、安装条件及安装的技术要求

◆依据工程设计确定设备摆放空间;
◆依据选型设备挖掘电缆沟,电缆沟用水泥进行表面处理,保持其可靠耐用;
◆设置预埋件。按照设备布置图设置必要的预埋件,设计过程中会给出基础布置图;
◆按照设计要求准备好一次线缆及柜间二次线缆;
◆安装前应将设备空间打扫干净,并保证空间的干燥;
◆电缆的检测:检查各线缆线径,与线缆出厂报告对照进行相关的测试工作,相关标准参考国标。

9.2.2安装程序、方法

◆设备就位:注意使用正确的吊装运输办法;
◆确保电缆接口在电缆沟上方,方便接电缆;
◆设备可用地脚螺栓固定或焊接在固定地基槽钢上;
◆确定一次电缆及控制电缆的连接方式,供方提供管线表;
◆依照管线表,就位一次电缆及控制电缆;
◆线接完之后,将外露的电缆沟封住,避免杂物,水等落入电缆沟。

9.3 订货须知

        ◆提供电机型号、额定功率、额定电压、额定电流、全压起动电流倍数、定子接法(Y或Δ);
         ◆对进出线方式有无特殊要求;
         ◆柜体颜色(按公司标准或特殊);
         ◆如有特殊要求,请明确提出。
