GGD柜201212

发布时间:2018-01-21 23:24浏览次数: 来源于:

GGD柜201212(图1)

GGD系列低压成套开关设备

1  概述
GGD型交流低压配电柜适用于发电厂、变电所、工企业等电力用户作为交流50Hz,额定工作电压380V,额定电流至3150A的配电系统中作为动力,照明及配电设备的电能转换、分配与控制之用。该产品分断能力高,额定短时耐受电流达50kA。线路方案灵活、组合方便、实用性强、结构新颖等特点。该产品是我国组装式、固定面板开关柜的代表产品之一。
该产品符合IEC60439《低压成套开关设备和控制设备》,GB7251《低压成套开关设备和控制设备》等。
2  正常工作条件
 周围空气温度不高于+40℃不低于-5℃。24h内的平均温度不得高于+35℃。
 户内安装使用,使用地点海拔高度不得超过2000M。
 周围空气相对湿度在最高温度为+40℃时不超过50%。在较低温度时允许有较大的相对湿度。(例如+20C℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。
 污染等级3

 设备安装时与垂直的倾斜度不超过5%。
 设备安装在无剧烈震动和冲击的地方,以及不足使电器元件受到腐蚀的场所。
 用户有特殊要求时可与制造厂协商解决。
3  用途
 GGD型低压成套开关设备适用于发电厂,变电站,厂矿企业等电力用户的交流50HZ,额定工作电压380V额定工作电流至3150A的配电系统、作为动力,照明及配电设备的电能转换、分配与控制之用。
 GGD型低压成套开关设备是根据能源部主管上级,广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高,动热稳定性好,电气方案灵活、组合方便、系列性,实用性强,结构新颖,防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。

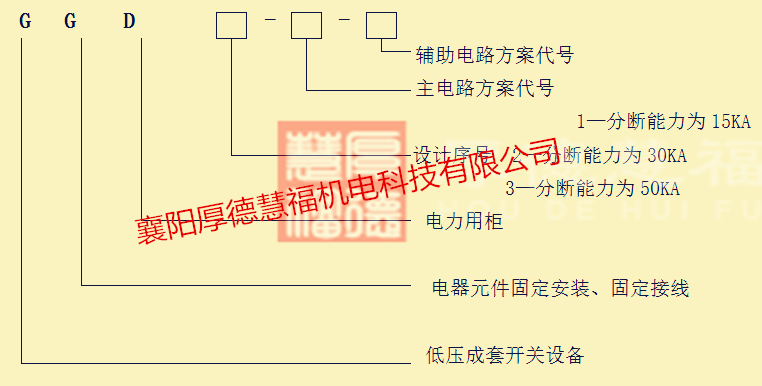

4  型号说明

GGD柜201212(图2)

电气性能
基本电气参数

GGD柜201212(图3)

 主电路方案
GGD柜的主电路设计了129个方案,共298个规格(不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格)。
其中   GGD1型      49个方案      123个规格
       GGD2型      53个方案      107个规格
       GGD3型      27个方案      68个规格
主电路方案是征求了广大设计,使用部门的意见选编的。增加了发电厂需要的方案。额定电流增加至3150A,适合2000KVA及以下的配电变压器选用。
此外,为适应无功补偿的需要设计了GGJ1、GGJ2电容补偿柜,基本主电路方案4个,共12个规格。
 辅助电路方案
辅助电路的设计分供用电方案和发电厂方案两部分。GGD柜内有足够的空间安装二次元件,专用的LMZ3D型电流互感器可满足发电厂和特殊用户附设继电保护时的需要。
 主母线
考虑到价格比和以铝代铜的可行性,在设计可行的前提下,GGD1、GGD2型柜设计采用LMY型铝母线,GGD3型柜采用TMY型铜母线。生产厂按此规定制造样机并通过型式试验。生产厂也可根据用户的要求将铝母线换成同等载流量的铜母线。
母线的搭接面可采用搪锡工艺处理。(铝母线和630A及以上的铜母线的接头、搭接面均应进行搪锡工艺处理,不允许以涂敷导电膏代替搪锡工艺。
 电器元件选择
l GGD柜可采用国内已能批量生产的较为先进的电器元件。如ME、DZ20、DW15、DW17、CM1、CW1、CJ20、B系列等。原则上不推广、选用国家已明令禁止的已淘汰的产品。


 HD13BX和HS13BX型旋转操作式刀开关是根据GGD柜独特结构的需要而设计的专用元件,它改变了机构的操作方式,保留了老产品的优点,是一种实用新型的电器元件。
 如设计部门根据用户需要,选用性能更优良,技术更先进的新型电器元件时,因GGD柜具有良好的安装灵活性,一般不会因更新电器元件造成制造和安装方面的困难。
 为进一步提高电路的动稳定能力,GGD柜有专用的ZMJ型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型PPO合金材料热塑成型,绝缘强度高、自熄性能好,结构独特,只需调整积木式间块即可方便地组合成单母线夹或双母线夹。绝缘支撑是套筒式模压结构,成本低、强度高,解决了老产品爬电距离不够的缺陷。
6  结构特点
 GGD型低压成套开关设备的柜体采用通用柜形式,构架用8MF冷弯型钢局部焊接组装而成,构架零件及专用配套零件由型钢定点生产厂配套供货,以保证柜体的精度和质量。通用柜的零部件按模块原理设计,并有20模的安装孔,通用系数高,可以使工厂实现预生产。既缩短了生产制造周期,也提高了工作效率。
 GGD柜设计是充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的。
 GGD柜按照现代化工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整柜美观大方,面目一新。
 柜门用转轴式活动铰链与构架相连,安装、拆卸方便。门的折边处均嵌有一根山型橡胶条,关门时门与构架之间嵌条有一定的压缩行程,能防止门与柜体直接碰撞,也提高了门的防护等级。
 装有电器元件的仪表门,用多股软铜线与构架相连。柜内的安装件与构架之间用滚花螺钉连接,整柜构成完整的接地保护电路。
 柜体表面处理采用喷塑工艺,附着力强,质感好,整柜呈亚光色调,避免了眩目效应,给值班人员创造了较舒适的视觉环境。
 柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。
 柜体的防护等级为IP30,用户也可根据环境的要求在IP20—IP40之间选择。
7  订货须知
用户订货时应提供如下资料
 产品的全型号(包括主电路器方案号和辅助电路方案号)
 主电路系统组合顺序图
 辅助电路电气原理图
 柜内元器件清单
 其它与产品正常使用条件不符合的特殊要求
