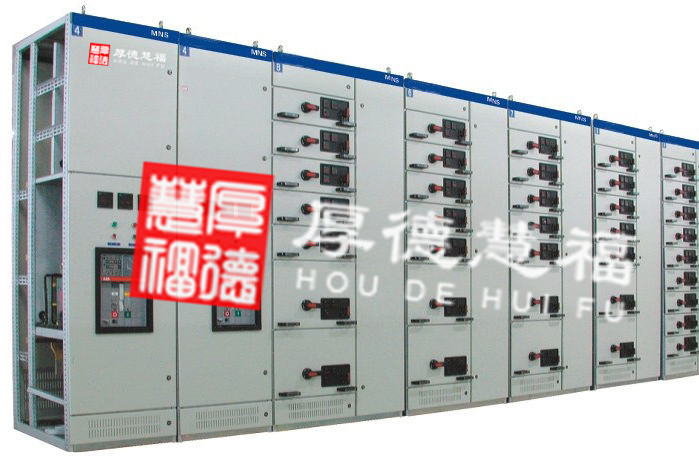

MNS系列低压成套开关设备



1  概述
MNS型低压成套开关设备是我公司结合我国低压成套开关设备的发展趋势，在电气元件的选用与柜体结构方面进行改进、研制开发的产品。产品适用于交流50-60Hz，额定工作电压660V及以下的电力系统，适用于发电厂，变电站，石油化工，冶金轧钢等厂矿和住宅小区，高层建筑等场所，作为交流50-60Hz，额定工作电压交流660V及以下的配电系统的电能转换和消费设备控制之用。
本低压柜符IEC6043P VDE0660第五部分、GB7251-1991《低压成套开关设备和控制设备》标准和JB/T9661《低压抽出式成套开关设备》行业标准。

2  标准及规范
IEC60493          《低压成套开关设备和控制设备组合体》
GB7251.1-2005     《低压成套开关设备和控制设备 第1部分》
Q/HD.J5 090-2007  《MNS系列低压交流配电柜企业标准》

ZBK36001—89      《低压抽出式成套开关设备》

3  正常工作条件
a) 周围空气温度不高于+40℃、不低于-5℃并且24h内平均温度不得高于+35℃。
b) 大气条件：空气清洁、相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，应考虑到由于温度变化，可能会偶然产生适度的凝露。
c) 海拔高度不得超过2000m。
d) 污染等级3。
e) 本设备适用于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内（不超过24h）可达+70℃，在这些极限温度下设备不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工作。
f) 如果上述使用条件不能满足时，应由用户和制造商协商解决。

4  使用范围和用途
MNS型低压成套开关设备(以下简称设备)是一种模数化、多功能的低压配电柜。应用于石油、化工、冶金、工矿企业及基础设施等领域中所有需要高可靠性场合的低压系统、配电和电动机控制系统。MNS是一种全系列的低压开关柜，可以满足用户全方位的需求。适用于5000A以下的低压系统。MNS可以提供高水准的可靠性和安全性。MNS特有的型材结构及连接方式以及对各种元器件的兼容性，可满足苛刻工期及供电连续性的要求。

5  型号说明



6 技术参数



7  柜体结构
开关柜体基本结构是 C 型型材装配组成。C 型型材是以 E=25 为模数安装孔的钢板弯制而成。全部柜架及内层隔板都作镀锌钝化处理。四周门板和侧板作静电粉末涂覆。
8  柜体的分区设计
动力配电中心柜（PC）
PC柜内划分成四个隔室： 水平母线隔室：在柜的后部； 功能单元隔室：在柜前上部或柜前左边； 电缆隔室：在柜前下部或柜前右边； 控制回路隔室：在柜前上部：分隔措施： 水平母线隔室与功能单元隔室、电缆隔室之间用钢板分隔。 控制回路隔室与功能单元隔室之间用阻燃型聚苯醚塑料罩壳分隔。 左边的功能单元隔室与右边的电缆隔室之间用钢板分隔。主电路与辅助电路之间设计成分隔结构，仪表、信号灯和按钮等组成的辅助电路单元，均安装于塑料仪表板上。
抽出式电动机控制中心和小电流的动力配电中心（MCC）：抽出式 MCC 柜内分成三个隔室，既柜后部的水平母线隔室，柜前部左边的功能单元隔室，柜前部右边的电缆隔室。水平母线隔室与功能单元隔室之间用阻燃型发泡塑料组成的功能板分隔，电缆隔室与水平母线隔室、功能单元隔室之间用钢板分隔。
MCC（电动机控制中心）的抽屉分为以下 5 种：
8E/4：高 200×宽 150×深 400

8E/2：高 200×宽 300×深 400
8E：   高 200×宽 600×深 400
16E： 高 400×宽 600×深 400
24E： 高 600×宽 600×深 400



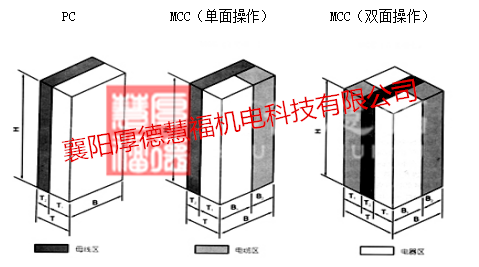

 图一 柜体示意图
A、  动力配电中心（PC）柜






表1
B、电动机控制中心



表2
9  母线系统
开关柜可配置二组主母线，安置在开关柜的后部母线室，二组母线可分别安装在柜后上部或下部。根据进线需要，上下二组母线可分别采用不同或相同截面的材料，二者既可单独共电，也可并联共电，也可用作后备电源。
配电母线（垂直母线）组装在阻燃型塑料功能门板中，既可防止电弧引起的放电，又能防止人体接触，通过特殊连接件与主母线连接。
柜内设有独立的 PE 接地系统和 N 中性导体，二者贯穿整个装置，安装在柜前底部及右侧，各回路接地或接零都可就近连接。整个母线系统安装见图一所示。框架结构全部采用自攻螺钉连接，具有较高的接地可靠性。
中性母线和中性保护母线平行地安装在功能单元隔室的下部和垂直安装在电缆室中，N 线与 PE 线中间如用绝缘子相隔，则 N 线与 PE 线分别使用，二者之间如用导体短接，即 PEN 线。
10  保护接地系统
装置的保护电路由单独装设的并贯穿于整个排列长度的  PEN（或PE+N）和可导的机件二部分组成。 装置中金属结构件，除外表的门和封板外，其余都经过镀锌处理，在结构件的连接处都经过精心设计，使其能通过一定的短路电流。
11  辅助电路电缆槽
在功能单元隔室的顶部装有辅助电路电缆槽，槽内可安放柜间连接和共用电源线。
12  安全保护系统
每柜设有一块或一组阻燃型的塑料功能板，安装在主母线室与电气室之间，其作用为有效防止开关元件因故障引起的飞弧与母线之间短路造成的事故。采取了严密的隔离措施。上下层抽屉之间有带通风孔的镀锌金属底板相隔离，较小的 8E/4、8E/2 抽屉其四周均为阻燃型工程塑料件，故相邻回路之间有较强的绝缘隔离作用。柜内采用了多种塑料组件以支撑带电部分，这些组件要求是无卤素的，并且 CTI300 等级以上是防漏电性能。
13 抽屉类型
有五种标准尺寸，都是以 8E（200mm）高度为基准：
8E/4：在 8E 高度空间组装4个抽屉单元。
8E/2：在 8E 高度空间组装2个抽屉单元。
8E：   在 8E 高度空间组装操作手柄1个抽屉单元。

16E：  在 16E（400  mm）高度空间组装1个抽屉单元。
24E：  在 24E（600  mm）高度空间组装1个抽屉单元。
五种抽屉单元可在一个柜体中作单一组装，也可作混合组装，一个柜体中作单一组装最多容纳抽屉单元数见表 3 所示。



表3
14   装置的运输和存放
（1）装置不许倾翻和遭受剧烈震动。
（2）装置在拆箱后吊装时应使用运输角板，二根钢丝绳的夹角应≤120°。如用铲车，滚棍或撬棒，均不允许直接在装置的底架上进行。
（3）装置在安装就位时如要小距离移动位置，则可在底架的四角上撬动。
（4）在装置内不许随意拆卸电气产品和零部件。
（5）应防止雨淋受潮，环境温度按本样本的有关规定。
15   订货须知
订货合同包含以下内容：
■ 产品的全型号（包括主电路方案号和辅助电路方案号）
■ 主电路系统组合顺序图
■ 辅助电路电气原理图
■ 柜内元器件清单
■ 电路中电压、电流、时间等整定参数
■ 柜体的喷涂颜色
■ 与产品正常使用不符的其它特殊要求
