XGN柜

发布时间:2018-01-21 23:40浏览次数: 来源于:

XGN柜(图1)


XGN2-12(Z)系列交流金属封闭开关设备

1   概述
XGN2-12(Z)箱型固定式交流金属封闭开关设备(简称高压开关柜)主要用于3.6~12KV三相交流50HZ系统中作为接受与分配电能、并对电路实行控制、检测和保护之用。该开关柜具有五防闭锁功能,主要配用ZN28A系列真空断路器。



2   标准及规范
GB3906-2006     3.6~40.5kV交流金属封闭开关设备和控制设备
GBT11022_1999   高压开关设备和控制设备共用技术总则
DL-T404-1997    户内交流高压开关柜订货技术条件
3   正常工作条件
    户内、环境温度:上限+40℃   下限-15℃
    相对湿度:日平均值不大于95%,月平均值不大于90%
    海拔高度:不超过1000M
    地震烈度:不超过8度
    无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。
4   型号说明

XGN柜(图2)

5   主要技术参数

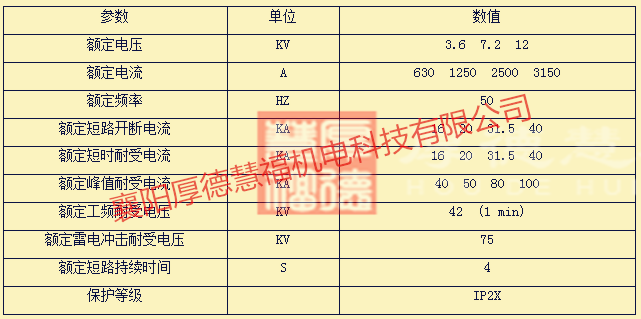

5.1 开关柜主要技术参数

XGN柜(图3)

5.2 ZN28A系列真空断路器主要技术参数

XGN柜(图4)

XGN柜(图5)

5.3 操动机构主要技术参数

XGN柜(图6)

5.4 主要一次电气元件表

XGN柜(图7)


6   结构特点
6.1断路器固定安装于设有压力释放通道的断路器隔离室内,操动机构安装于柜外前左位置,二者之间用水平轴、拉杆等连接。
6.2 上下隔离开关均选用具有双断口的GN30-10(D)旋转隔离开关(额定电流3150A的开关柜下隔离选用GN22-10非旋转型)。
6.3 断路器、上下隔离开关、前后门之间采用JSXGN型箱式专用机械闭锁机构与机械程序锁并用的连锁方式,满足开关柜的五防要求。
6.4 开关柜为双面维护,不靠墙安装。
6.5 前门的下方有与柜宽方向平行的截面为40×4 mm2的接地铜母线。
7   典型操作简介
7.1 停电操作

分断断路器――将闭锁机构上的小手柄扳到分断闭锁位置――将闭锁机构专用操作棒插入闭锁机构上的下隔离操作孔内,从上往下拉,拉到下隔离分断位置――取出操作棒,再插入闭锁机构上的上隔离操作孔内,从上往下拉,拉到上隔离分闸位置,再将操作手柄插入闭锁机构的接地开关操作孔内,从下往上推,使接地开关合闸――将闭锁机构上的小手柄扳到检修位置――打开前门――取出后门程序锁钥匙,打开后门――停电操作完毕。
7.2 送电操作
将后门关好锁定,取出钥匙并放入前门内――关闭前门,将闭锁机构上的小手柄扳到“分断闭锁”位置,自动锁定了前门――将操作棒插入闭锁机构上的接地开关操作孔内,从上往下拉,使接地开关分闸――取出操作棒,插入闭锁机构上的上隔离孔内,从下往上推,推到上隔离闭合位置――取出操作棒插入闭锁机构上的下隔离操作孔内,从下往上推,推倒下隔离闭合位置――将手柄扳到“工作”位置,这时可将断路器合闸。
8   典型方案的结构及外形尺寸

XGN柜(图8)

XGN2-12(Z)01-70方案结构及外形尺寸图
1.母线室 2.压力释放通道 3.仪表室 4.组合开关室 5.手力操作及连锁机构 6.主开关室
7.电磁或弹簧机构  8.接地母线  9.电缆室

9   安装

XGN柜(图9)


XGN2-12(Z)01-70安装图
1 基础槽钢10#   2 安装孔4-φ18   3 一次电缆孔   4 二次电缆孔

10  订货须知
定货时用户需提供下列资料:
10.1主接线方案编号及单线系统图;
10.2开关柜排列图、平面布置图(或并柜图);
10.3二次回路接线原理图、端子排列图。
10.4开关柜主要元器件的型号、规格、数量;

10.5特殊器件请提供厂家及相应技术资料;
10.6主母线的规格、材质,柜体颜色等;
10.7需要母线桥时,提供跨距和高度尺寸;
10.8备品、备件的名称及数量;
10.9开关柜使用在特殊条件时应在订货时提出。
