KYN28A-12系列交流金属封闭开关设备


1   概述

KYN28A-12(Z)(GZS1)型铠装移开式交流金属封闭开关设备系额定电压3.6~12KV三相交流50HZ的户内成套配电装置。用于发电厂送电、电业系统和工矿企业变电所受电、配电,还可以用于频繁启动高压电动机等。
本开关柜能满足GB3906、DL404、IEC-298等标准的要求,并且具有防止误操作断路器、防止带负荷推拉手车、防止带电关合接地开关、防止接地开关在接地位置时送电和防止误入带电间隔等“五防”功能。
2   标准及规范
GB3906-2006     3.6~40.5kV交流金属封闭开关设备和控制设备
GBT11022_1999   高压开关设备和控制设备共用技术总则
DL-T404-1997    户内交流高压开关柜订货技术条件
3   正常工作条件
    户内、环境温度:上限+40℃   下限-15℃
    相对湿度:日平均值不大于95%,月平均值不大于90%
海拔高度:不超过1000M
饱和蒸汽压:日平均值不大于2.2×10-3MPa,月平均值不大于1.8×10-3 MPa;
    地震烈度:不超过8度
    无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。
型号说明



5   主要技术参数
5.1 开关柜主要技术参数



5.2真空断路器主要技术参数



5.3 操动机构主要技术参数



6   结构特点
6.1 总体结构说明
开关柜由固定的柜体和可抽出部分(手车)两部分组成。柜体外壳和各功能单元的隔板均采用覆铝锌钢板栓接而成。开关柜的外壳防护等级达到IP4X,各隔室的防护等级为IP2X。

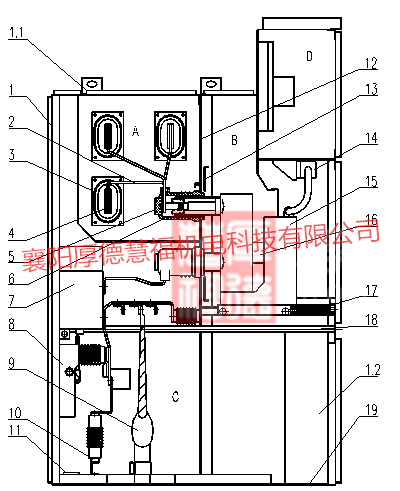

A   母线室        B   断路器手车室      C   电缆室           D   继电器仪表室        1.1 泄压装置
1.2 控制小线槽    1   外壳              2   分支小母线       3   母线套管            4   主母线
5   静触头装置    6   静触头盒          7   电流互感器       8   接地开关            9   电缆

10  避雷器        11  接地小母线        12  装卸式隔板       13  隔板(活门)        14  二次插头
15  断路器小车    16  加热装置          17  可抽出式水平隔板 18  接地开关操作机构    19  底地

本开关柜可配用VS1(ZN63A)或根据用户要求选用VD4型真空断路器手车。开关柜一般均单列布置非靠墙安装。由于开关柜的安装调试和维护可在柜前正面进行,所以可以背靠背组成双重排列或靠墙安装。
6.2 外壳与隔板
开关柜的外壳和隔板是用覆铝锌钢板经过数控机床加工和折弯之后栓接而成,因此,装配好的开关柜能保证结构尺寸的统一性。覆铝锌钢板具有很强的抗腐蚀与抗氧化作用,并且具有比同等钢板高的机械强度。开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室,每一单元均独立接地。
A 手车:据各自的功能作用,可分为隔离手车(简称GL车)、电压互感器手车(简称PT车)、电流互感器手车(简称CT车)、下层电压互感器手车(简称XPT车)、计量手车(简称JL车)、隔离电压互感器手车(简称GL+PT车)、熔断器手车(简称RDQ车)、下层避雷器手车(简称XBLQ车)、接地手车(简称JD车)及核相手车(简称HX车)、配用专用推进机构,能实现工作、试验位置的互换。且同类手车,有极高的互换性。
B断路器隔离室:断路器隔室内安装了特定的轨道供手车移动。断路器在试验位置与工作位置之间移动时,隔离活门自动打开或关闭,保证工作人员不触及带电体。手车可在柜门关闭的情况下被操作,通过观察窗可看到手车在柜内所处的位置,同时看到手车上的任何标志。
C母线小室:主母线从一个开关柜引至另一个开关柜通过分支小母线和静触头盒固定,在穿越邻柜侧板时用母线套管固定。
D电缆隔离室:充裕的电缆室不但可以连接多根电缆,而且可安装电流互感器、接地开关、避雷器等。
E继电器室:继电器室内板和面板可安装控制、保护元件,计量、显示仪表、带电监测指示器等二次元件。
F仪表隔室:仪表室内可装继电保护元件、仪表、带电监察指示器以及特殊要求的二次设备。控制线路敷设在足够空间的线槽内,并有盖板,左侧线槽是为控制小母线的引进和引出预留的,开关柜自身内部的二次线敷设在右侧。仪表隔室的侧板上还留有小母线穿孔位以施工。
G联锁装置:
1)开关柜具有可靠的联锁装置,切实保障了操作人员及设备的安全;
2)接地开关在分闸位置时,手车才能在试验位置与工作位置之间移动;
3)只有断路器手车可靠定位在试验位置或工作位置时,方可操作;
4)手车在工作位置时,二次插头被锁定不能拔出;
5)接地开关关合时,手车不能从试验位置移至工作位置;
6)接地开关仅在手车处于试验位置时才能被操作;
二次插头与手车位置的联锁:手车只有在试验位置时,二次插头才能插入或解除;手车处于工作位置时,由于机械联锁作用,二次插头被锁定,不能解除。
H压力释放装置:在手车室、母线室和电缆室的上方均设有压力释放装置,当断路器或母线发生内部

故障电弧时,伴随电弧的出现,开关柜内部气压升高,顶部装配的压力释放金属板将被自动打开释放压力和排泄气体,以确保操作人员和开关柜的安全。
I带电显示装置:开关柜内设有带电显示装置。该装置由高压传感器和显示器两部分组成。传感器安装在母线或馈线侧,显示器安装在开关柜面板或仪表门上面,当检测A、B、C三相是带电时,显示器的指示灯亮,则显示母线或馈线侧带电,反之,则说明不带电。
J防止凝露和腐朽:在为了防止在高湿度或温度变化比较大的气候环境中产生凝露带来危险。在断路器室和电缆室内分别装设加热器以便在上述环境中使用和防止腐蚀发生。
K接地装置:在电缆室内,单独设有4×40 mm2的接地母线,此母线能贯穿相邻各柜,与柜体良好接触。
7   外形及安装
7.1 外形图及尺寸






7.2 安装基础图
开关柜的安装基础的施工应符合“电力建设施工及验收技术规范”中的有关条款规定。
开关柜的安装基础一般要分为二次浇灌混凝土。第一次为开关柜安装构件即角钢或槽钢构件安装基础。第二次浇灌混凝土是地面的补充层,一般厚度为60mm,在浇注混凝土补充层时混凝土高度应低于构件平面1~3mm。
基础构架结构图参考图见下图:



电缆沟、基础槽钢焊接、柜底开孔图

1 一次电缆沟  2 一次电缆过道  3 二次电缆沟  4 二次电缆过道  5 基础槽钢6.3#  6 一次电缆孔  7 二次电缆孔



7.3 安装后的检查
当开关设备安装就位后,清出柜内设备上的灰尘杂物,然后检查全部紧固螺栓有无松动,接线有无脱落。将断路器在柜中推进,推出,并进行分合闸动作,观察有无异常,将仪表的指针调到零位,根据线路图检查二次接线是否正确。对继电器进行调整,检查联锁是否有效。
8   包装、运输、贮存及开箱检查
8.1 包装要求依据用户可选用简易包装,国内包装及出口包装要求。
8.2开关柜应直立搬运,搬运及存放倾斜角不宜超过15°。用叉车或吊车搬运包装箱,搬运时应避免撞击,起吊时应按储运标志吊装。
8.3 贮存时应避免日晒及雨淋。
8.4 开箱前应检查包装是否完好,破损严重应与运输单位交涉,或与我公司联系。开箱起吊柜体时,应勾在柜顶的吊环上。起吊时候应该采用4点吊装,并保证4点受力均匀,以免柜体受力不匀而变形。
9  订货须知
定货时用户需提供下列资料:
9.1主接线方案编号及单线系统图;
9.2开关柜排列图、平面布置图(或并柜图);
9.3二次回路接线原理图、端子排列图。
9.4开关柜主要元器件的型号、规格、数量;
9.5特殊器件请提供厂家及相应技术资料;
9.6主母线的规格、材质,柜体颜色等;
9.7需要母线桥时,提供跨距和高度尺寸;
9.8备品、备件的名称及数量;
9.9开关柜使用在特殊条件时应在订货时提出。
